Matplotlib 教程 - 坐标轴标题

  1. Matplotlib 坐标轴标题
  2. 坐标轴上的多个标题
  3. 将坐标轴标题放置在绘图内部

在本教程中,我们将学习 Matplotlib 中的坐标轴标题。

Matplotlib 坐标轴标题

matplotlib.pyplot.title(label, fontdict=None, loc=None, **kwargs)

它用来设置当前轴的标题。

参数

名称 数据类型 描述
label str 标签文字
fontdict dict 标签文字字体字典,例如字体系列、颜色、粗细和大小
loc str 标题的位置。它具有三个选项,{'center', 'left', 'right'}。默认选项是 center
# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 4 * np.pi, 1000)
y = np.sin(x)

plt.figure(figsize=(4, 3))

plt.plot(x, y, "r")
plt.xlabel("Time (s)", size = 16,)
plt.ylabel("Value", size = 16)

plt.title("Title Example",
          fontdict={'family': 'serif',
                    'color' : 'darkblue',
                    'weight': 'bold',
                    'size': 18})

plt.grid(True)

plt.show()

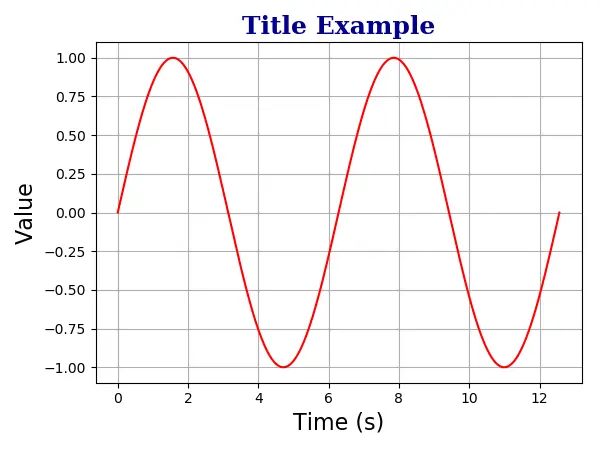

Matplotlib 轴标题

plt.title("Title Example",
          fontdict={'family': 'serif',
                    'color' : 'darkblue',
                    'weight': 'bold',
                    'size': 18})

坐标轴上的多个标题

一个轴最多可以包含三个标题 leftcenterright。特定标题的位置由 loc 参数指定。

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 4 * np.pi, 1000)
y = np.sin(x)

plt.figure(figsize=(8, 6))

plt.plot(x, y, "r")
plt.xlabel("Time (s)", size = 16,)
plt.ylabel("Value", size = 16)

plt.title("Left title",
          fontdict={'family': 'serif',
                    'color' : 'darkblue',
                    'weight': 'bold',
                    'size': 16},
          loc='left')

plt.title("Center title",
          fontdict={'family': 'monospace',
                    'color' : 'red',
                    'weight': 'bold',
                    'size': 16},
          loc='center')

plt.title("Right title",
          fontdict={'family': 'fantasy',
                    'color' : 'black',
                    'weight': 'bold',
                    'size': 16},
          loc='right')

plt.grid(True)

plt.show()

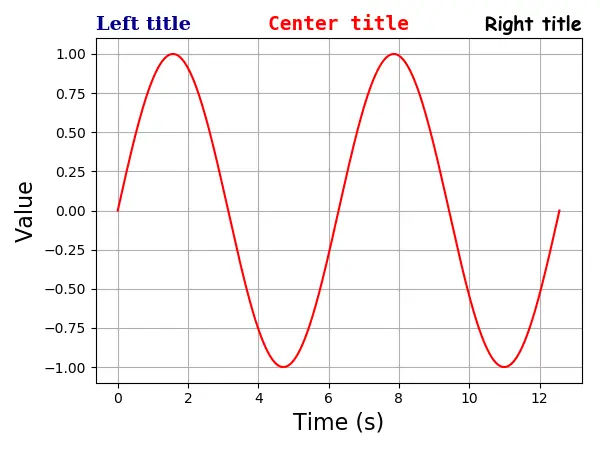

Matplotlib 轴 Title\_loc 参数

将坐标轴标题放置在绘图内部

你还可以使用 positon=(m, n) 或等效选项 x = m, y = n 将标题放置在绘图内。在这里,mn 是介于 0.0 和 1.0 之间的数字。

位置 (0, 0) 是图的左下角,位置 (1.0, 1.0) 是右上角。

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 4 * np.pi, 1000)
y = np.sin(x)

plt.figure(figsize=(6, 4.5))

plt.plot(x, y, "r")
plt.xlabel("Time (s)", size = 16)
plt.ylabel("Value", size = 16)

plt.title("Title Example",
          position=(0.5, 0.9),
          fontdict={'family': 'serif',
                    'color' : 'darkblue',
                    'weight': 'bold',
                    'size': 16})

plt.show()

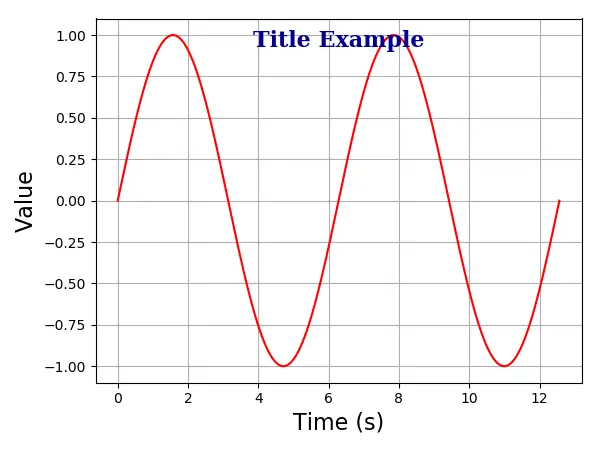

Matplotlib 轴 Title\_Inside 图
