Matplotlib での twinx と twiny

Suraj Joshi 2023年1月30日
  1. Python の matplotlib.axes.twinx() を使用する
  2. Python Matplotlib の matplotlib.axis.Axes.twiny()
  3. Matplotlib twinx()twiny() を併用する
Matplotlib での twinx と twiny

このチュートリアルでは、Python の matplotlib.axes.Axes.twinx()matplotlib.axes.twiny() を使って、共通の X 軸または Y 軸を持つ双軸を Matplotlib で作成する方法を説明します。

Python の matplotlib.axes.twinx() を使用する

関数 matplotlib.axis.Axes.twinx() は、初期軸と共通の X 軸 を共有する他の軸を Matplotlib 図の中に作成します。

import matplotlib.pyplot as plt

students = ["Anil", "Sohit", "Hrishav", "Ayush", "Sunil"]
heights_in_cms = [165, 160, 140, 150, 130]

fig, axes = plt.subplots()
fig.set_size_inches(8, 6)
axes.bar(students, heights_in_cms)
y1, y2 = axes.get_ylim()
axes.set_xlabel("Students", fontsize=12)
axes.set_ylabel("Height in cms", fontsize=12)

twin_axes = axes.twinx()
twin_axes.set_ylim(y1 * 0.394, y2 * 0.394)
twin_axes.set_ylabel("Height in Inches", fontsize=12)

fig.suptitle("Plot using matplotlib.axes.Axes.twinx()", fontsize=15)
plt.show()

出力:

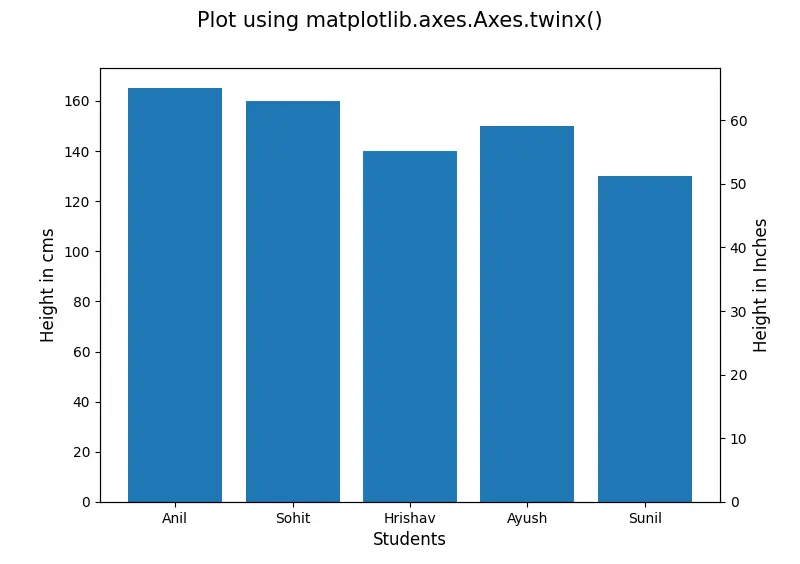

matplotlib.axis.Axes.twinx()を用いてプロットする

これは学生の身長の棒グラフを作成します。左の Y 軸ラベルは学生の身長を cm で表し、右の Y 軸ラベルは学生の身長を inches で表します。

ここでは、x 軸を axes と共有する新しい軸 twin_axes を作成します。axes の Y 軸のラベルには Height in cms が設定されており、twin_axes の Y 軸には Height in Inches が設定されています。

Python Matplotlib の matplotlib.axis.Axes.twiny()

関数 matplotlib.axis.Axes.twiny() は、初期軸と共通の Y 軸を共有する他の軸を Matplotlib 図の中に作成します。

import matplotlib.pyplot as plt

distance_in_kms = [10, 20, 30, 40, 50]
fare_in_dollars = [2, 3.5, 5, 7, 10]

fig, axes = plt.subplots()
fig.set_size_inches(10, 8)
axes.plot(distance_in_kms, fare_in_dollars)
x1, x2 = axes.get_xlim()
axes.set_xlabel("Distance in kms", fontsize=12)
axes.set_ylabel("Fare ($)", fontsize=12)

twin_axes = axes.twiny()
twin_axes.set_xlim(x1 * 0.62, x2 * 0.62)
twin_axes.set_xlabel("Distance in miles", fontsize=12)

fig.suptitle("Plot using matplotlib.axes.Axes.twiny()", fontsize=15)
plt.show()

出力:

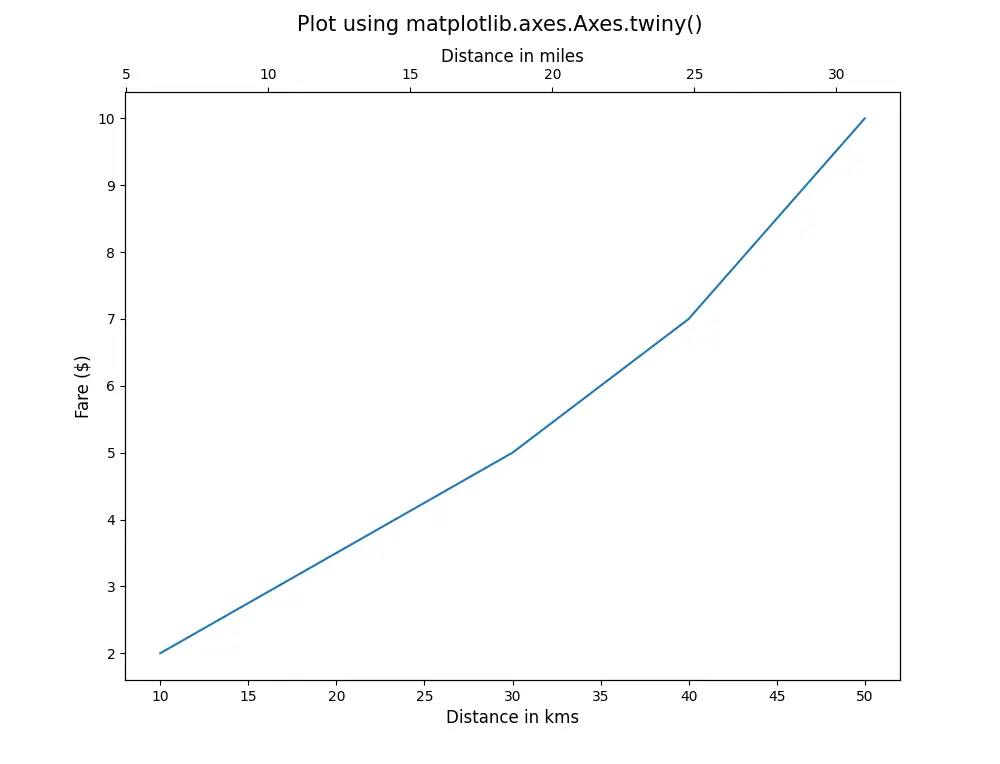

matplotlib.axes.Axes.twiny()を用いてプロットする

新しい軸 twin_axes を作成し、axes と同じ Y 軸を持つようにします。axes の X 軸のラベルは Distance in kms に設定されており、twin_axes の X 軸は Distance in miles に設定されています。

Matplotlib twinx()twiny() を併用する

import matplotlib.pyplot as plt

distance_in_kms = [10, 20, 30, 40, 50]
fare_in_dollars = [2, 3.5, 5, 7, 10]

fig, axes = plt.subplots()
fig.set_size_inches(10, 8)
axes.plot(distance_in_kms, fare_in_dollars)
x1, x2 = axes.get_xlim()
y1, y2 = axes.get_ylim()
axes.set_xlabel("Distance in kms", fontsize=12)
axes.set_ylabel("Fare ($)", fontsize=12)

twin_axes = axes.twinx().twiny()

twin_axes.set_ylim(y1 * 0.85, y2 * 0.85)
twin_axes.set_ylabel("Fare in Euros", fontsize=12)

twin_axes.set_xlim(x1 * 0.62, x2 * 0.62)
twin_axes.set_xlabel("Distance in miles", fontsize=12)

fig.suptitle("Matplotlib use twinx() and twiny() together", fontsize=15)
plt.show()

出力:

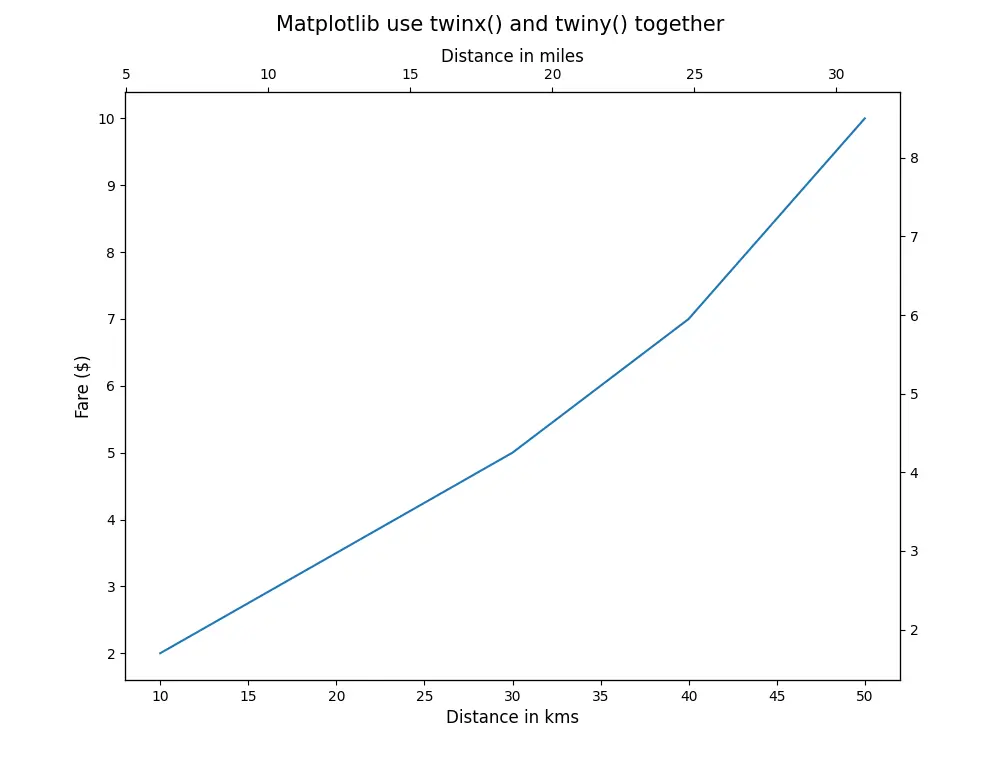

Matplotlib は twinx() と twiny() を併用しています

この関数は、図の四方に目盛りが付いた Matplotlib の図を作成します。axes は左の X 軸と下の Y 軸を制御し、twin_axes は右の X 軸と上の Y 軸を制御します。
