배터리로 Arduino Nano 전원 공급

  1. Vin핀을 사용하여 Arduino Nano에 전원 공급
  2. 5v핀을 사용하여 Arduino Nano에 전원 공급

이 튜토리얼에서는 배터리로 Arduino Nano에 전원을 공급하는 두 가지 방법에 대해 설명합니다. 하나는Vin핀을 사용하고 다른 하나는 Arduino 보드에있는5v핀을 사용하는 것입니다.

디지털 유목민을위한 아시...
디지털 유목민을위한 아시아 5 대 여행지

Vin핀을 사용하여 Arduino Nano에 전원 공급

7 ~ 12V 전압 범위의 배터리를 사용하여 Arduino Nano에 전원을 공급할 수 있습니다. 배터리의 양극 단자 또는 빨간색 선을 Arduino Nano의Vin핀에 연결하고 배터리의 음극 단자 또는 검정색 선을 Arduino Nano의GND핀에 연결합니다. 아래는 보드에 전원을 공급하는 방법에 대한 사진입니다.

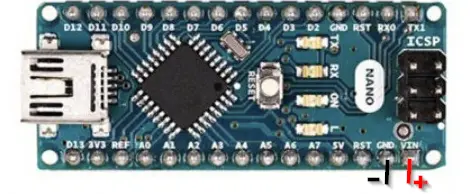

배터리로 구동되는 Arduino Nano 보드

입력 전압이 12V 이상이면 Arduino 보드가 손상 될 수 있습니다. 이 방법은5v핀에서 5V 출력을 얻고이를 회로에 사용할 수 있다는 장점도 있습니다. 자세한 내용은이 링크를 확인하십시오.

5v핀을 사용하여 Arduino Nano에 전원 공급

5V 배터리로 Arduino Nano에 전원을 공급하려면 Arduino 보드에있는5v핀을 사용할 수 있습니다. 배터리의 양극 단자 또는 빨간색 와이어를 Arduino Nano의5v핀에 연결하고 배터리의 음극 단자 또는 검은 색 와이어를 Arduino Nano의GND핀에 연결합니다. 5v핀이 전압 조정기 및 Arduino 보드에있는 다른 모든 안전 조치를 우회하므로 입력이 안정되고 조정되었는지 확인합니다. 입력이 5V를 초과하면 Arduino 보드가 손상 될 수 있습니다. 5v핀을 사용하여 Arduino에 전원을 공급하는 경우 다른 전원 공급 장치가 Arduino 보드에 연결되어 있지 않은지 확인하십시오.

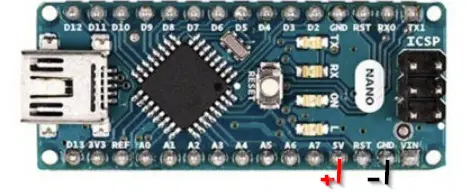

5V 배터리로 구동되는 Arduino Nano 보드
