Alimentación de Arduino Nano con batería

  1. Encienda Arduino Nano usando el pin Vin
  2. Encienda Arduino Nano con el pin 5v

Este tutorial discutirá dos métodos para alimentar un Arduino Nano con batería. Uno está utilizando el pin Vin y el otro está utilizando el pin 5v presente en la placa Arduino.

Encienda Arduino Nano usando el pin Vin

Puede alimentar Arduino Nano usando una batería de rango de voltaje entre 7 y 12 voltios. Conecte el terminal positivo o cable rojo de la batería con el pin Vin del Arduino Nano y el terminal negativo o cable negro de la batería con el pin GND de Arduino Nano. A continuación se muestra una imagen de cómo puede alimentar la placa.

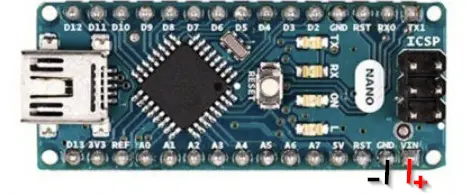

Placa Arduino Nano alimentada con batería

Si el voltaje de entrada es superior a 12 voltios, puede dañar la placa Arduino. Este método también tiene la ventaja de que puede obtener una salida de 5 voltios del pin 5v y usarlo en su circuito. Consulte este enlace para obtener más información.

Encienda Arduino Nano con el pin 5v

Si desea alimentar Arduino Nano con una batería de 5 voltios, puede utilizar el pin 5v presente en la placa Arduino. Conecta el terminal positivo o hilo rojo de la batería con el pin 5v del Arduino Nano y el terminal negativo o hilo negro de la batería con el pin GND del Arduino Nano. Asegúrese de que la entrada sea estable y regulada porque el pin 5v pasa por alto el regulador de voltaje y todas las demás medidas de seguridad presentes en la placa Arduino. Si la entrada excede los 5 voltios, puede dañar la placa Arduino. Si está alimentando Arduino usando el pin 5v, asegúrese de que no haya otra fuente de alimentación conectada a la placa Arduino.

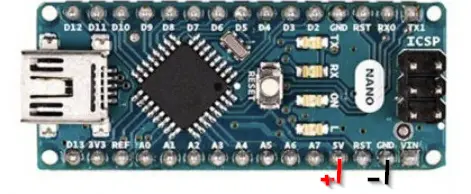

Placa Arduino Nano alimentada con batería de 5V
