Neste tutorial, discutiremos o uso de pinos ICSP presentes no Arduino. ICSP significa in-circuit serial programmer, também conhecido como ISP.

Usando pinos ICSP para programar AVR e Arduino

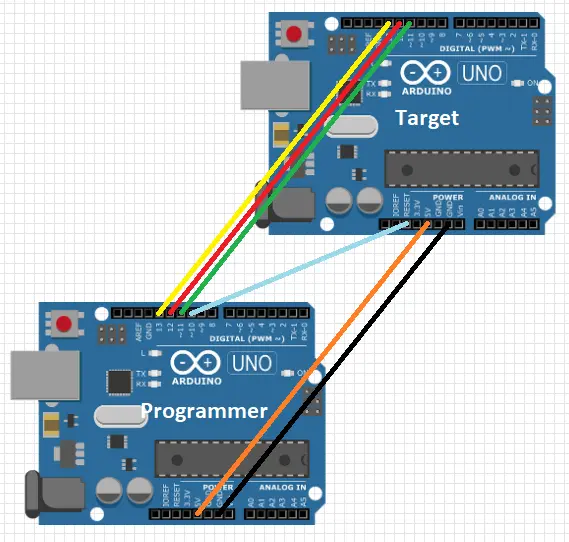

Arduino é uma placa que possui um microcontrolador, um programador e alguns componentes de segurança. Existe um bootloader em cada Arduino fornecido pela própria equipe do Arduino, que se comunica com o PC e dá instruções ao microcontrolador para realizar alguma tarefa como BIOS presente em uma placa-mãe. O bootloader é pré-programado e está dentro da memória flash do microcontrolador. Quando você conecta o Arduino ao seu PC, o bootloader espera que um esboço seja carregado no microcontrolador e, se nenhum esboço for fornecido, o bootloader executará o esboço já presente dentro da memória flash do microcontrolador. Às vezes, esse bootloader trava e o Arduino não consegue se comunicar com o PC. Se este for o caso, ou você deseja programar o bootloader ou programar outro microcontrolador, você pode usar outra placa Arduino para fazer isso. Primeiro, você precisa verificar onde estão os pinos ICSP em sua placa Arduino. Você pode verificar a configuração dos pinos da placa Arduino para isso. Por exemplo, se você deseja programar o bootloader de um Arduino UNO com outro Arduino UNO. Conecte os dois UNOs do Arduino conforme mostrado na figura.

O primeiro passo é definir o programador Arduino como ISP. Para fazer isso, vá para a guia de ferramentas no Arduino IDE e defina o programador como Arduino como ISP. A próxima etapa é usar um código de exemplo presente na seção de exemplos do Arduino como ArduinoISP. Neste código de exemplo, você pode ver muitos comentários que o orientarão na definição de diferentes parâmetros. Este código também suporta três LEDs que são usados ​​para verificar o funcionamento do processo. Por exemplo, o LED do meio indica se há um erro na programação. O próximo passo é gravar o bootloader. Para fazer isso, você pode ir para a guia Ferramentas e selecionar gravar bootloader. Você pode definir diferentes parâmetros de bootloader como quanta memória é reservada para o bootloader e desabilitar o reset. Portanto, certifique-se de ler a documentação da placa Arduino antes de fazer isso. Você também pode usar este método para programar outros microcontroladores AVR porque, em alguns projetos, você não precisa de uma placa; em vez disso, você só precisa de um microcontrolador como um microcontrolador PIC.

Usando pinos ICSP para comunicação entre duas ou mais placas Arduino

Se você está fazendo um projeto em que precisa de mais de uma placa Arduino e precisa que elas se comuniquem entre si ou se deseja controlar algumas placas Arduino com uma placa mestre Arduino. Nestes casos, você pode usar os pinos ICSP para comunicação.
