OpenCV의 이미지 마스킹
이 기사에서는 OpenCV Python에서 Bitwise AND를 사용하여 이미지 마스킹을 수행하는 방법을 살펴봅니다.
이 페이지의 내용
이미지 마스킹을 사용하면 이미지의 일부를 유지하면서 다른 이미지와 결합할 수 있습니다. OpenCV에서 마스킹은 비트 AND 연산을 기반으로 합니다. cv.bitwise_and() 함수는 두 배열의 요소별 비트 AND를 계산하며, 선택적 마스크가 그 결과 중 어떤 픽셀을 출력에 반영할지 결정합니다.
이 기사에서는 Python의 표준 마스킹 워크플로를 단계별로 살펴봅니다. 자동차 사진과 로고 파일을 사용해 관심 영역(ROI)을 준비하고, 로고에서 이진 마스크와 그 반전 마스크를 만들고, 두 마스크를 모두 적용한 다음 로고를 자동차 이미지의 왼쪽 위 모서리에 합성합니다.
cv.bitwise_and()가 마스크를 적용하는 방식
cv.bitwise_and()는 이미지 객체의 메서드가 아니라 cv2 패키지의 모듈 수준 함수입니다. Python 시그니처는 다음과 같습니다.
cv.bitwise_and(src1, src2[, dst[, mask]])
src1과src2는 두 개의 입력 배열입니다. 크기와 데이터 타입이 같아야 합니다. 단일 이미지를 마스킹하려면 두 인수에 같은 배열을 전달하세요.dst는 같은 크기와 타입의 선택적 출력 배열입니다. 생략하면 함수가 결과를 할당하여 반환합니다.mask는 소스와 크기가 같은 선택적 8비트 단일 채널 배열입니다. 마스크 값이 0이 아닌 위치에서는 출력 픽셀이src1 & src2가 되고, 마스크 값이0인 위치에서는 출력 픽셀이0이 됩니다. 따라서 마스크는 연산 결과 중 어떤 픽셀이 결과에 나타날지를 선택하며, 바로 이 선택이 이미지 마스킹의 핵심 아이디어입니다.
OpenCV가 설치되어 있으면 cv.bitwise_and()를 호출하고, 그렇지 않으면 일반 Python 리스트로 동일한 요소별 AND를 수행하는 다음 예제를 실행해 보세요.
이 섹션의 코드와 표시되는 레이블 또는 출력은 영어로 유지됩니다.
import importlib.util
if importlib.util.find_spec("cv2") is not None:
import cv2 as cv
import numpy as np
pixels = np.array([[200, 120, 60], [30, 90, 250]], dtype=np.uint8)
mask = np.array([[255, 255, 0], [0, 255, 255]], dtype=np.uint8)
result = cv.bitwise_and(pixels, pixels, mask=mask).tolist()
else:
pixels = [[200, 120, 60], [30, 90, 250]]
mask = [[255, 255, 0], [0, 255, 255]]
result = [[v & m for v, m in zip(pr, mr)] for pr, mr in zip(pixels, mask)]
print(result)
[[200, 120, 0], [0, 90, 250]]
255 마스크 값 아래의 각 픽셀은 유지되고 0 마스크 값 아래의 각 픽셀은 지워집니다. 실제 마스크에서는 이 값들을 직접 작성하지 않고 임계값 처리로 생성하는데, 그것이 다음 단계입니다.
이미지 관심 영역 준비
목표는 자동차 이미지의 왼쪽 위 모서리에 로고를 배치하는 것이므로, 코드는 두 파일을 읽고 자동차 이미지에서 일치하는 영역을 잘라냅니다.
car = cv.imread("car.jpg")와logo = cv.imread("logo.png")는 이미지를 BGR 배열로 로드합니다.cv.imread는 파일 로드에 실패하면None을 반환하므로 계속 진행하기 전에 두 결과를 모두 확인하세요.logo.shape는(rows, cols, channels)를 반환하며, 처음 두 항목이 로고의 크기를 알려줍니다.roi = car[0:rows, 0:cols]는 로고 크기와 정확히 일치하는 자동차 이미지 왼쪽 위 모서리의 NumPy 뷰를 가져옵니다. 뷰이기 때문에 합성 결과를car[0:rows, 0:cols]에 다시 쓰면 원본 이미지가 업데이트됩니다.
로고는 자동차 이미지 안에 들어가야 합니다. 로고가 사진보다 넓거나 높으면 슬라이스가 자동으로 줄어들고, mask_inv가 줄어든 ROI가 아니라 로고 크기로 만들어져 있기 때문에 나중에 cv.bitwise_and(roi, roi, mask=mask_inv)가 크기 불일치로 실패합니다. 따라서 먼저 로고 크기를 조정하거나 맞는 위치를 선택하세요. 또한 cv.imread는 기본적으로 PNG를 세 채널 BGR 이미지로 로드한다는 점에 유의하세요. 알파 채널은 삭제되므로 로고와 ROI의 채널 수가 일치하게 됩니다.
로고용 이진 마스크 만들기
로고에서 두 개의 마스크가 나옵니다. 로고 자체의 픽셀을 선택하는 mask와 그 외의 모든 것을 선택하는 mask_inv입니다.
gray_logo = cv.cvtColor(logo, cv.COLOR_BGR2GRAY)는 로고를 그레이스케일로 변환합니다. 색상 변환에 대한 자세한 내용은cv.cvtColor()함수를 참조하세요._, mask = cv.threshold(gray_logo, 10, 255, cv.THRESH_BINARY)는 이진 마스크를 생성합니다.10보다 밝은 픽셀은255가 되고 더 어두운 픽셀은0이 됩니다. 어둡거나 검은 배경 위의 로고에서는 로고 모양이 분리됩니다. 사용하는 배경에 맞게10값을 조정하세요.mask_inv = cv.bitwise_not(mask)는 모든 비트를 뒤집어 대신 배경 영역을 선택하는 보완 마스크를 만듭니다.
로고와 관심 영역 결합
두 마스크가 준비되면 두 번의 마스크된 AND가 작업을 나눕니다. cv.bitwise_and(roi, roi, mask=mask_inv)는 자동차 배경을 유지하고 로고 모양을 검게 만들며, cv.bitwise_and(logo, logo, mask=mask)는 로고 픽셀만 유지합니다. 그런 다음 cv.add()가 두 결과를 합쳐 합성 이미지를 만들고, 이것이 자동차 이미지에 다시 기록됩니다.
아래 전체 스크립트는 모든 단계를 수행합니다. OpenCV 또는 이미지 파일이 없으면 짧은 메시지를 출력하고 트레이스백 없이 중단됩니다.
이 스크립트의 코드와 화면에 출력되는 메시지는 영어로 유지됩니다.
import importlib.util
if importlib.util.find_spec("cv2") is None:
print("This example needs OpenCV installed: pip install opencv-python.")
raise SystemExit
import cv2 as cv
car = cv.imread("car.jpg")
logo = cv.imread("logo.png")
if car is None or logo is None:
print("car.jpg and logo.png must sit next to this script.")
raise SystemExit
rows, cols = logo.shape[:2]
if rows > car.shape[0] or cols > car.shape[1]:
print("The logo is larger than the car image; resize it first.")
raise SystemExit
roi = car[0:rows, 0:cols]
gray_logo = cv.cvtColor(logo, cv.COLOR_BGR2GRAY)
_, mask = cv.threshold(gray_logo, 10, 255, cv.THRESH_BINARY)
mask_inv = cv.bitwise_not(mask)
background = cv.bitwise_and(roi, roi, mask=mask_inv)
foreground = cv.bitwise_and(logo, logo, mask=mask)
composite = cv.add(background, foreground)
car[0:rows, 0:cols] = composite
cv.imwrite("car-with-logo.png", car)
print("Wrote car-with-logo.png")
스크립트는 cv.imwrite()로 완성된 이미지를 저장하므로 디스플레이가 없는 머신에서도 실행됩니다. 화면 표시 호출은 다음 섹션에 나옵니다.
마스킹 결과 확인

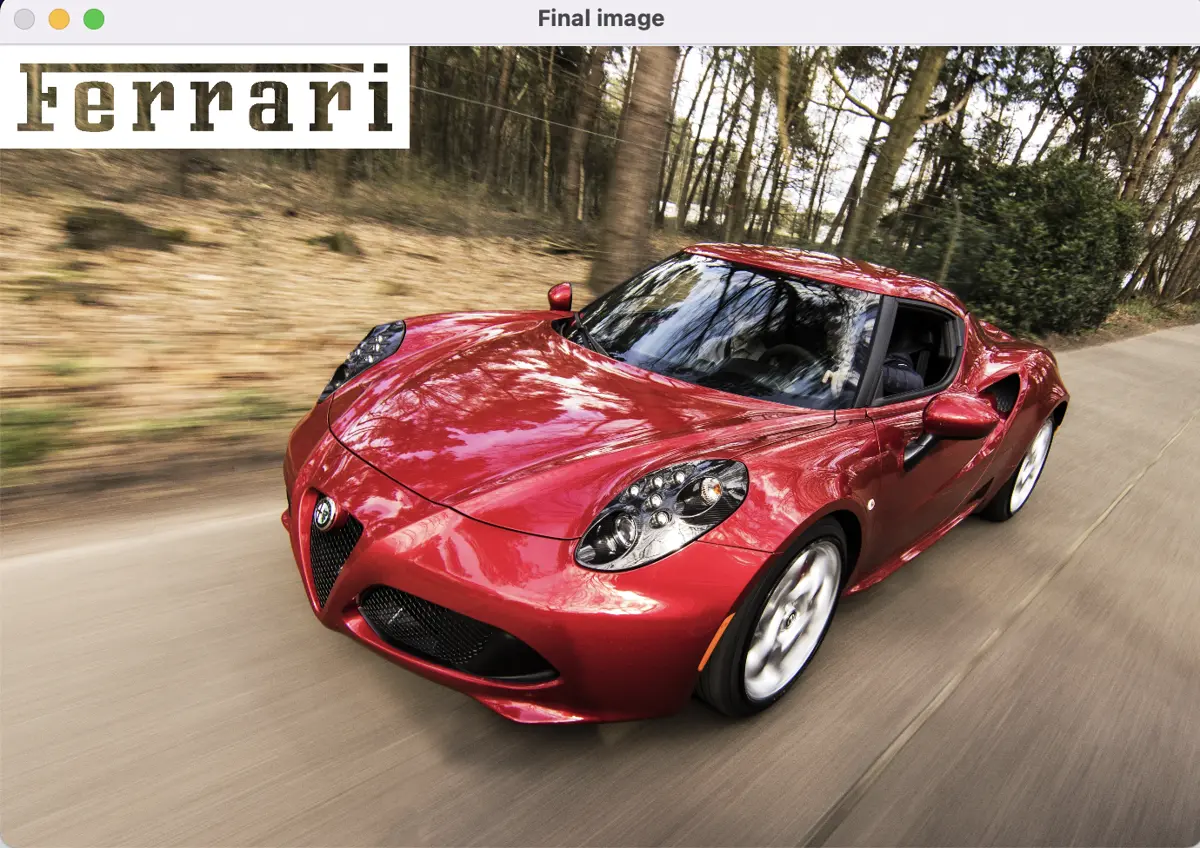

합성 결과는 사진의 나머지 부분을 그대로 둔 채 자동차의 왼쪽 위 모서리에 로고를 배치합니다.
각 단계가 무엇을 만들었는지 보려면 중간 결과를 표시하거나 저장하세요. cv.imshow("mask", mask), cv.imshow("mask_inv", mask_inv), cv.imshow("background", background), cv.imshow("foreground", foreground) 뒤에 cv.waitKey(0)를 호출하면 화면에 표시되고, cv.imwrite()는 헤드리스 머신에서 디스크에 기록합니다. cv.imshow()에는 GUI 디스플레이가 필요하므로 위 스크립트는 대신 파일을 저장합니다.
mask에서는 검은 바탕에 로고의 흰색 실루엣이 보이고, mask_inv는 그 반대입니다. background는 로고 모양이 잘려 나간 자동차 모서리를 보여주고, foreground는 로고만 보여줍니다. 이것이 마스킹 패턴 전체입니다. 한 번 임계값 처리하고, cv.bitwise_and()를 두 번 적용하고, 결과를 더하면 ROI가 병합된 이미지를 담게 됩니다.
