Criar nova figura no Matlab

Neste tutorial, discutiremos como criar uma nova figura usando a função figure() no MATLAB.

Crie uma nova figura usando a função figure() no MATLAB

Se você deseja plotar dados em várias figuras, você pode usar a função figure() para criar uma nova figura e plotar os dados nela. Para plotar várias figuras usando figure(), você só precisa definir o número da figura dentro desta função. Por exemplo, vamos representar graficamente duas variáveis ​​em duas figuras diferentes. Veja o código abaixo.

t = 1:0.01:10;
x1 = sin(2*pi*t);
x2 = sin(2*pi*t - 10);
figure(1)
plot(t,x1,'Color','r')
figure(2)
plot(t,x2,'Color','g')

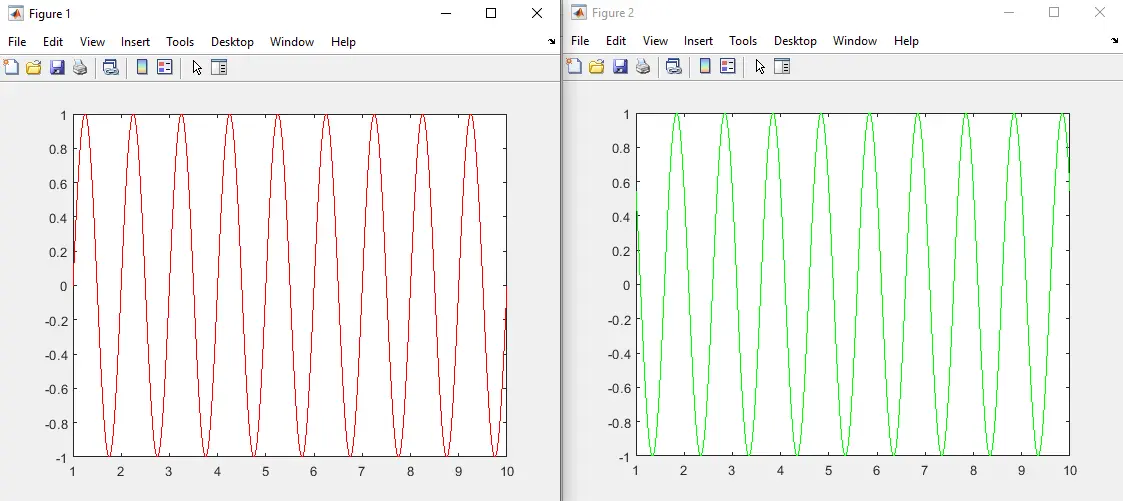

Resultado:

matlab criar nova figura

No código acima, traçamos uma onda senoidal com a cor vermelha na figura 1 e uma onda senoidal com a cor verde na figura 2. Cada função plot() abaixo de uma figure() traçará os dados na mesma figura . Se você deseja plotar em uma nova figura, você deve criá-la usando a função figure(). Você também pode dar um nome à figura usando a propriedade Name. Você pode alterar a posição da figura usando a propriedade Position, e você pode alterar as unidades da figura usando a propriedade Units. Verifique este link para mais detalhes sobre a função figure().
