Créer une nouvelle figure dans Matlab

Dans ce tutoriel, nous verrons comment créer une nouvelle figure à l’aide de la fonction figure() dans MATLAB.

Créer une nouvelle figure à l’aide de la fonction figure() dans MATLAB

Si vous souhaitez tracer des données sur plusieurs figures, vous pouvez utiliser la fonction figure() pour créer une nouvelle figure et y tracer des données. Pour tracer plusieurs figures en utilisant figure(), il vous suffit de définir le numéro de la figure à l’intérieur de cette fonction. Par exemple, traçons deux variables sur deux figures différentes. Voir le code ci-dessous.

t = 1:0.01:10;
x1 = sin(2*pi*t);
x2 = sin(2*pi*t - 10);
figure(1)
plot(t,x1,'Color','r')
figure(2)
plot(t,x2,'Color','g')

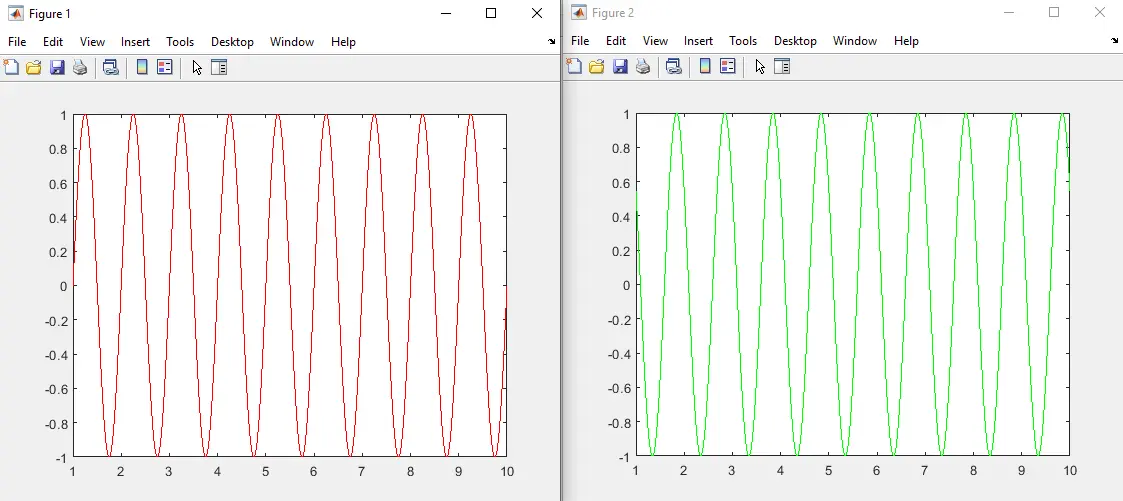

Production:

Dans le code ci-dessus, nous avons tracé une onde sinusoïdale de couleur rouge sur la figure 1 et une onde sinusoïdale de couleur verte sur la figure 2. Chaque fonction plot() sous une figure() tracera les données sur la même figure . Si vous souhaitez tracer sur une nouvelle figure, vous devez alors la créer à l’aide de la fonction figure(). Vous pouvez également donner un nom à la figure à l’aide de la propriété Name. Vous pouvez modifier la position de la figure à l’aide de la propriété Position et vous pouvez modifier les unités de la figure à l’aide de la propriété Units. Consultez ce lien pour plus de détails sur la fonction figure().
